该产品主要用于以下方面：
1、6kV-500kV高压交联电缆的交流耐压试验
2、发电机的交流耐压试验
3、GIS和SF6开关的交流耐压试验
4、6kV-500kV变压器的工频耐压试验
5、其它电力高压设备如母线，套管，互感器的交流耐压试验。
电缆交流耐压试验装置广泛用于电力、冶金、石油、化工等行业，适用于大容量，高电压的电容性试品的交接和预防性试验。
主要技术特点：
*全国少数通过国家权威部门--电力工业电气设备质量检验测试中心（武汉高压研究所） 严格的型式试验鉴定，质量可靠，确保试验人员、被试品和试验设备本身的安全；
*以卓越的品质和专业的服务获得众多专业客户的肯定（如广西电力科学研究院、呼伦贝尔电业局、齐齐哈尔电业局、中国水利水电十六局、中国化学集团等等）
*在东北电力科学院组织的2008年度全国设备大比武中一次性通过所有检测项目，唯一一家达到包括60Min温升在内的各项国标要求，比武成绩再次名列前茅；
*体积小，重量轻，特别适合现场使用；
*产品稳定可靠，质保三年（主机保用十年），终身维护；
*过压,过流,放电,过热及零启动保护全面可靠,动作时间1微秒；
*符合国标要求:有监测峰值/√2功能，可实时监测试验波形；
*所有主要元器件均由世界知名企业原装进口，包括美国德州仪器，英特尔，德国西门子，施耐德，日本东芝，富士等，确保性能稳定可靠；
*按军用标准抗振和防尘设计，耐长途运输和严酷使用环境；
*一键鼠标式旋钮“傻瓜式”操作，大屏幕液晶显示；
*独有软件校准功能，方便用户校准表计，确保高电压值准确度
*德国威图设计全铝合金机箱,立卧两用,轻便美观,大大方便现场使用；
*信守承诺，服务专业及时，尽最大努力为客户需求服务；
*设备自带微型打印机，可及时打印保存试验数据；

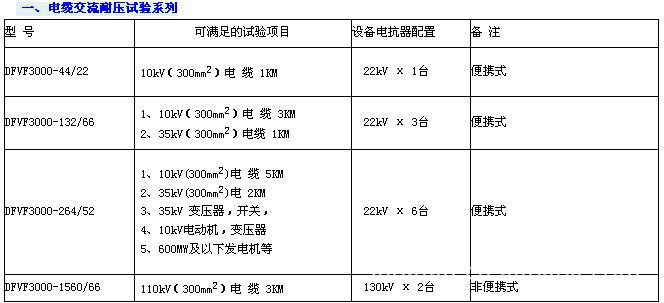

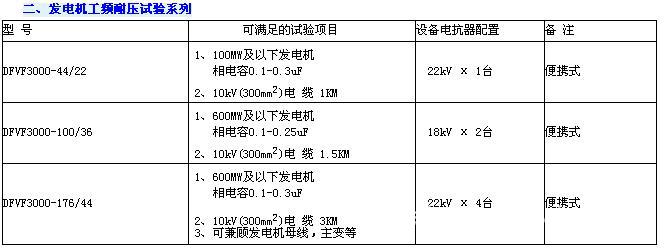

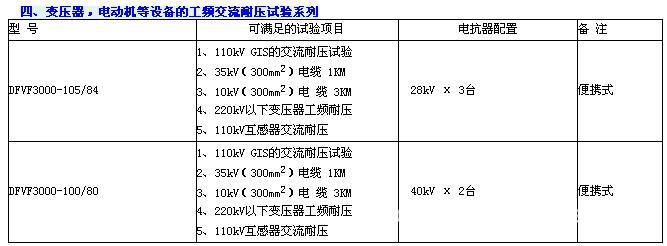

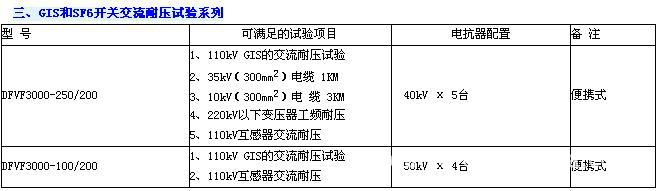

常见规格与配置：
（变频串联谐振试验装置，上海大帆可按客户要求定制）

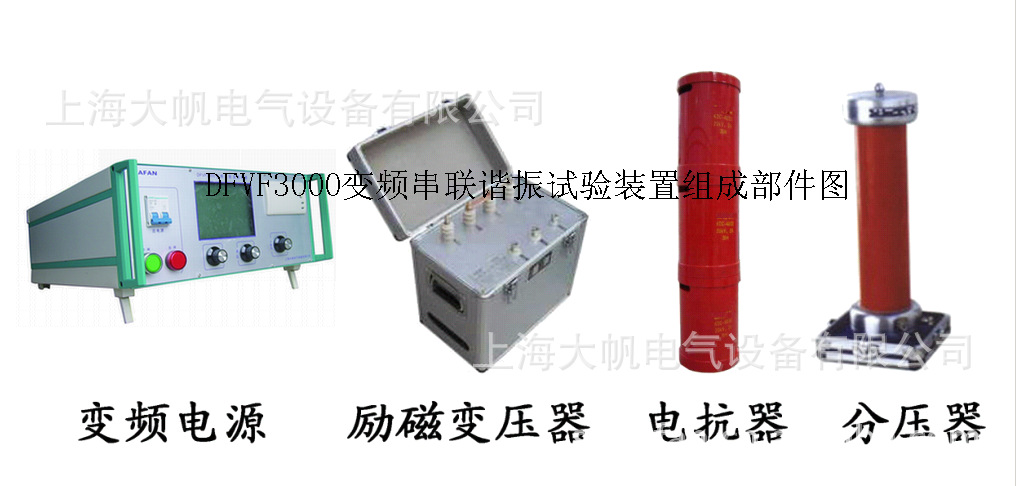

电缆交流耐压试验装置 分件图：
电缆交流耐压试验装置 成套图：
电缆交流耐压试验装置别称：
变频串联谐振交流耐压试验装置、变频串联谐振、变频谐振装置、串联谐振、调频串联谐振、串联谐振耐压试验装置、串联谐振试验设备、电缆耐压试验装置、工频耐压试验装置、电缆交流耐压试验设备、交流耐压试验装置、调频串联谐振交流耐压试验装置，变频谐振，变频串联谐振谐振试验装置，变频谐振耐压装置，串谐试验装置，串谐耐压装置，GIS交流耐压试验装置，发电机耐压试验装置，变频谐振耐压试验装置等。

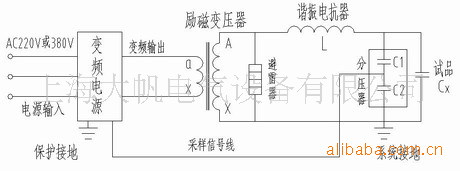

原理图：
我们已知，在回路频率f＝1/2π√LC时，回路产生谐振，此时试品上的电压是励磁变高压端输出电压的Q倍。Q为系统品质因素，即电压谐振倍数，一般为几十到一百以上。先通过调节变频电源的输出频率使回路发生串联谐振，再在回路谐振的条件下调节变频电源输出电压使试品电压达到试验值。由于回路的谐振，变频电源较小的输出电压就可在试品CX上产生较高的试验电压。
产品分析：
在工频条件下，由于被试品电容量较大，或者试验电压要求较高，对试验装置的电源容量相应的也有较高的要求，传统的工频耐压装置（交流耐压试验变压器）往往单件体积大，重量重，不便于现场搬运，而且不便于任意组合，灵活性较差。相比，变频串联谐振试验装置（体积与重量约为传统试验变压器的1/10～1/30）体积小，重量轻，易搬动，而且是分件式设计，便于根据现场需求灵活配置电抗器的个数，大大降低了劳动强度，提高工作效率。
